设备管理

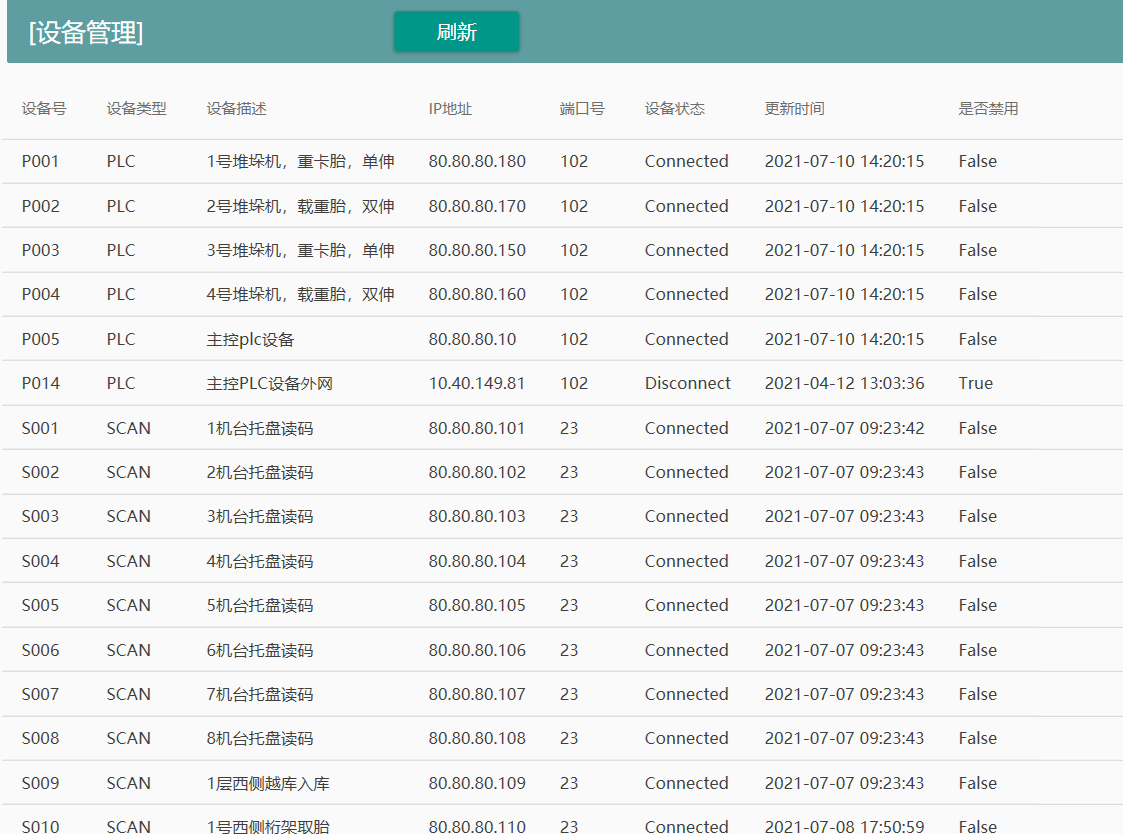

设备界面

说明：

• P开头为PLC设备，S开头为扫描仪设备；
• IP地址为设备的IP地址；必须唯一；
• 端口：设备对应的端口；
• 设备状态: Connected表示设备连接成功，DisConnected 表示设备连接失败。Stop表示服务未开启。NetStop表示网络断开。
• 设备类型：PLC表示控制系统PLC,SCAN:为读码器；
• 是否禁用：0表示正在使用，1表示禁用；

警告

• 一旦出现网络状态不是Connected，则ping下网络检查网络是否连通，如果不通，则查看设备是否通电以及网线是否松动；
• 运行程序前，必须保证相应设备通电通网，如果没有连接上及时查看相应网络和电源情况

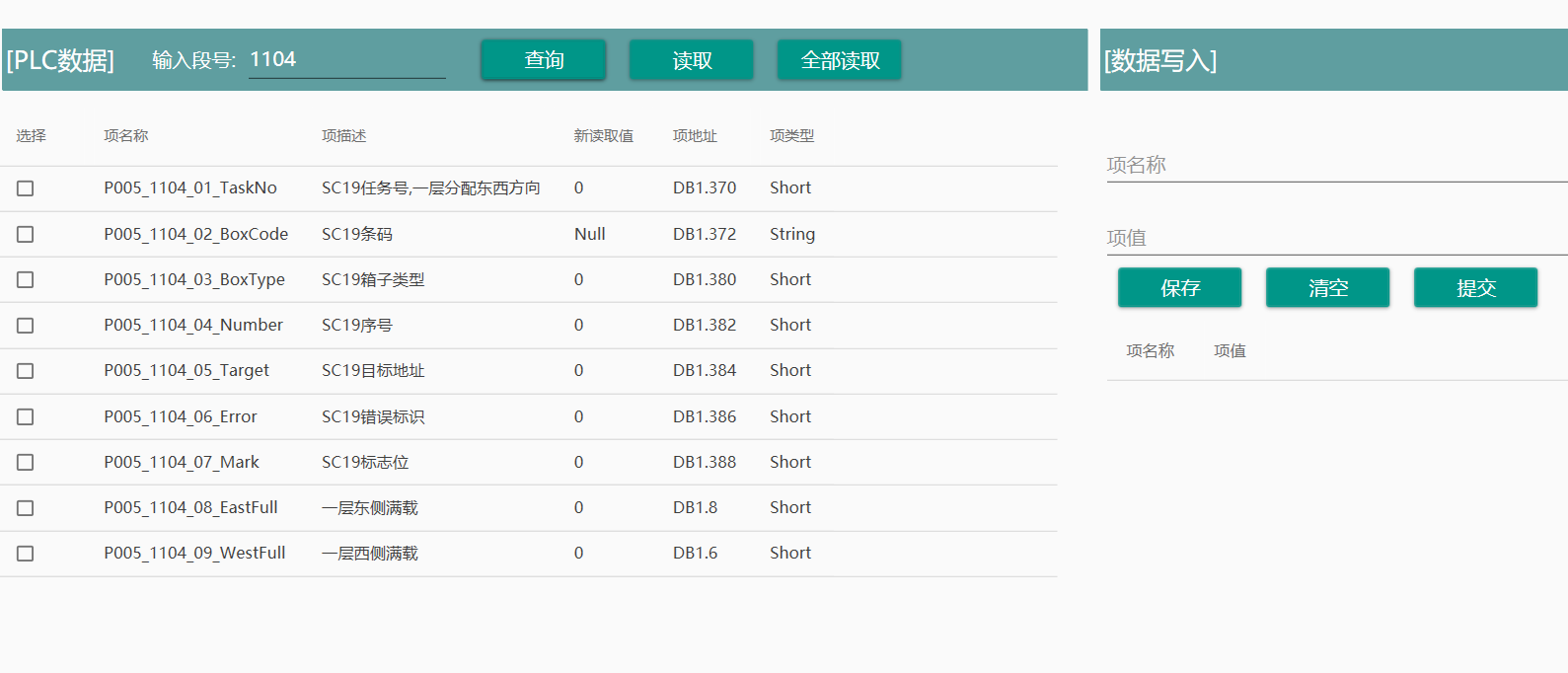

PLC数据

主要用于在调试时查看对应交互点的数据信息，也可以用于数据异常时对信息进行改动；

警告

非专业人士或者熟悉该系统人员禁止使用该功能；

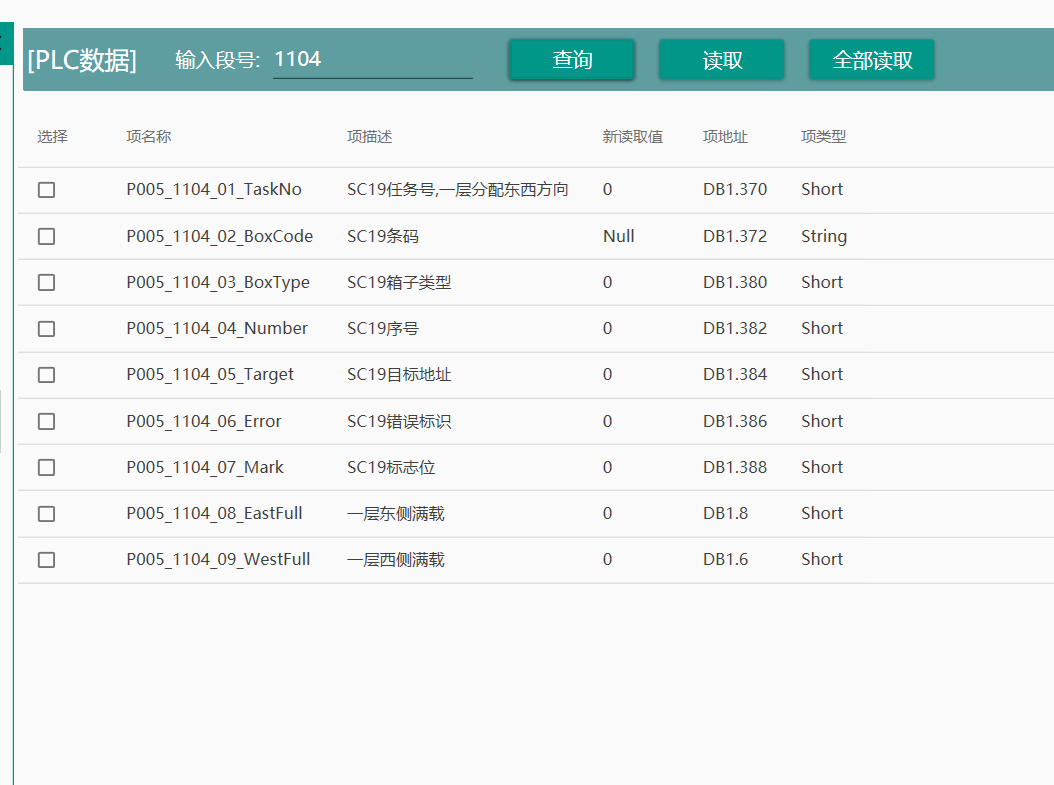

查询按钮 :首先输入段号，点击查询们可以看到对应的与PLC交互的信息。段号为图纸对应段号，如果扫描仪SC19.对应1104段。输入1104 点击查看按钮可以显示当前段的交互数据。
